【製品情報】絶縁型BNCコネクタ
概要
外装に樹脂部品を使用し、感電防止対策を施したBNCタイプの同軸コネクタになります。
本コネクタを樹脂のパネルに取り付けることにより、絶縁型機器の実現が可能です。
また、後述の通り安全規格に適合しており、安心してご利用いただけます。
主な用途
主に以下の場面でご活用頂けます。
- 絶縁型機器(オシロスコープ、データロガー、絶縁モジュール)
- 携帯用(ポータブル)測定器
- 自動車の評価用機器
- 太陽光発電・風力発電の評価用機器
特長
- 適合規格：IEC61010-1及びIEC61010-2-030
1000V CATⅡ(600V CATⅢ)/ 1A (Pollution Degree 2) - UL認証品：UL61010-1及びUL61010-2-030
- 環境規格：欧州RoHS指令適合
ラインナップ
以下2色からお選び頂けます。

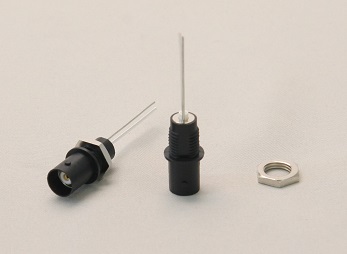

●黒色：BNC634(R0)-BLK

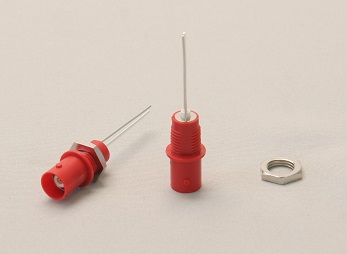

●赤色：BNC634(R0)-RED
仕様
| 項目 | 仕様 |
|---|---|
| 定格電圧 | AC1000V |
| 絶縁抵抗 | DC1000Vにて1000MΩ以上 |
| 耐電圧 | AC3300V (実効値) 2秒間 |
| 接触抵抗 | 2.0mΩ以下 |
| 互換性 | BNCプラグ接栓と嵌合可 |
| 使用温度範囲 | -10℃～+85℃ |
| 使用相対湿度 | 90%以下 (結露なきこと) |

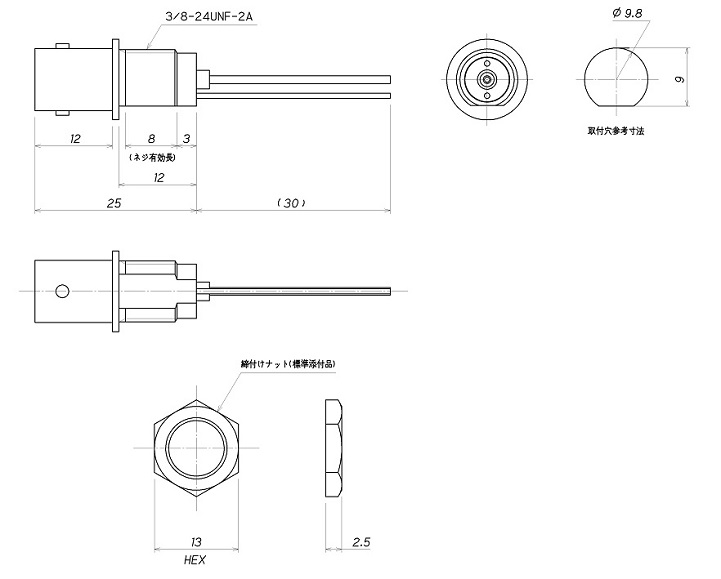

外観図
カタログ
下記よりカタログのダウンロードが可能です。
お問い合わせ
担当者：ソリューション営業部 内藤、桶田
TEL：042-544-6211
E-mail：sales@stack-elec.co.jp
