【新製品情報】直流通過型インピーダンス変換器
直流電圧/電流の通過が可能なトランスタイプのインピーダンス変換器を新たに販売いたします。
入出力コネクタの形状は、BNC型です。
低損失で、使用周波数帯域50MHz～1000MHzを特長としています。
既製品のマイクロストリップタイプ(周波数900MHz～1800MHz)よりも低い周波数帯域をカバーしております。
詳細については、リーフレットをご覧ください。
用途
- ワイヤレス受信機とワイヤレスアンテナの接続（800MHz帯対応）
- アンテナへの電源重畳
特長
- インピーダンス変換とRFラインへの電源重畳が伴う場合に活用可能
- 周波数50MHz～1000MHzまでのRF信号を低損失でインピーダンス変換可能
- 通過電圧/電流は、DC+25V/1Aまで対応
- 方向性がなく、どちら側からでも入力可能
- 環境規制：RoHS2 (EU)2015/863 適合
仕様
| 項目 | 仕様 |
|---|---|
| 周波数範囲 | 50MHz～1000MHz、DC |
| V.S.W.R. | 50MHz～1000MHzにて1.2以下 |
| 挿入損失1 | 50MHz～500MHzにて0.5dB以下 |
| 挿入損失2 | 500MHz～1000MHzにて1.0dB以下 |
| 定格電力(RF) | 1/2W |
| 通過電圧 / 電流 | DC +25V以下 / DC 1A以下 |
| 使用温度範囲 | -20℃～+50℃ |
| 使用相対湿度 | 85%以下(結露なきこと) |
| 外観表面処理 | ニッケルメッキ |
| 中心導体表面処理 | 銀メッキ |
外観図

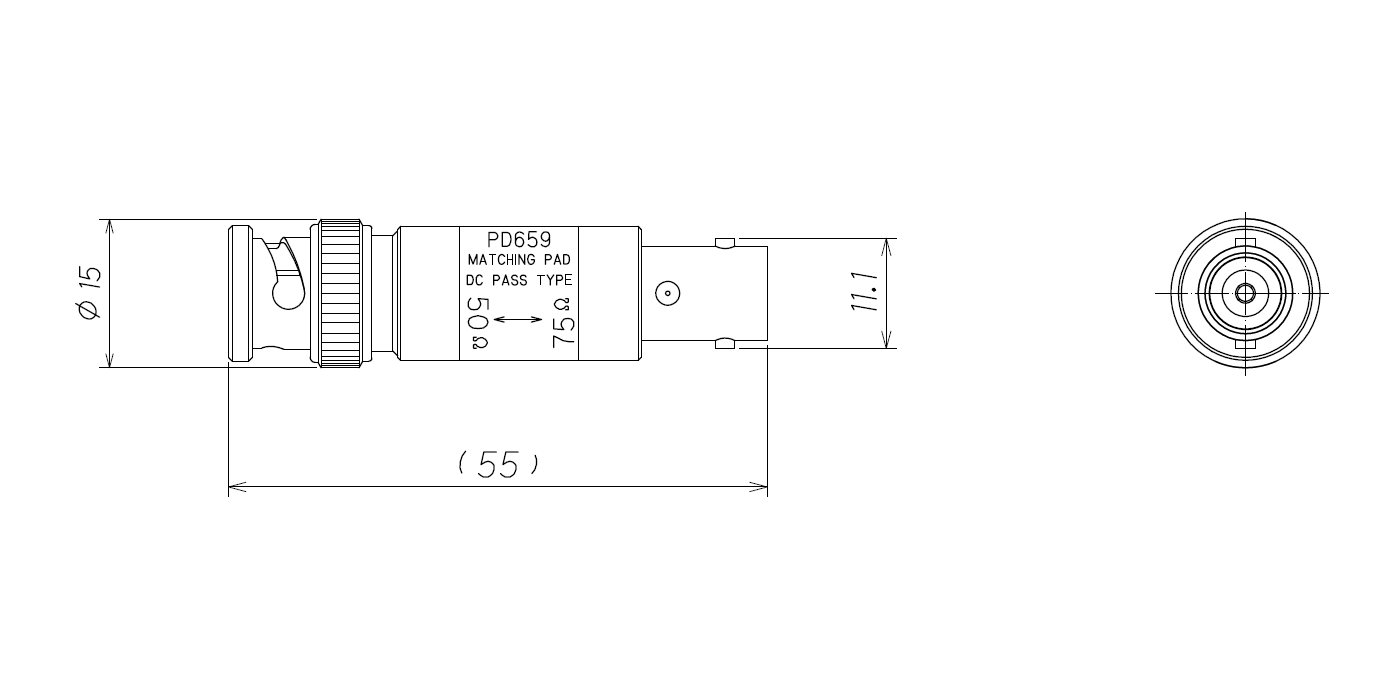

◆PD659 BNC(P)-BNC75(J)

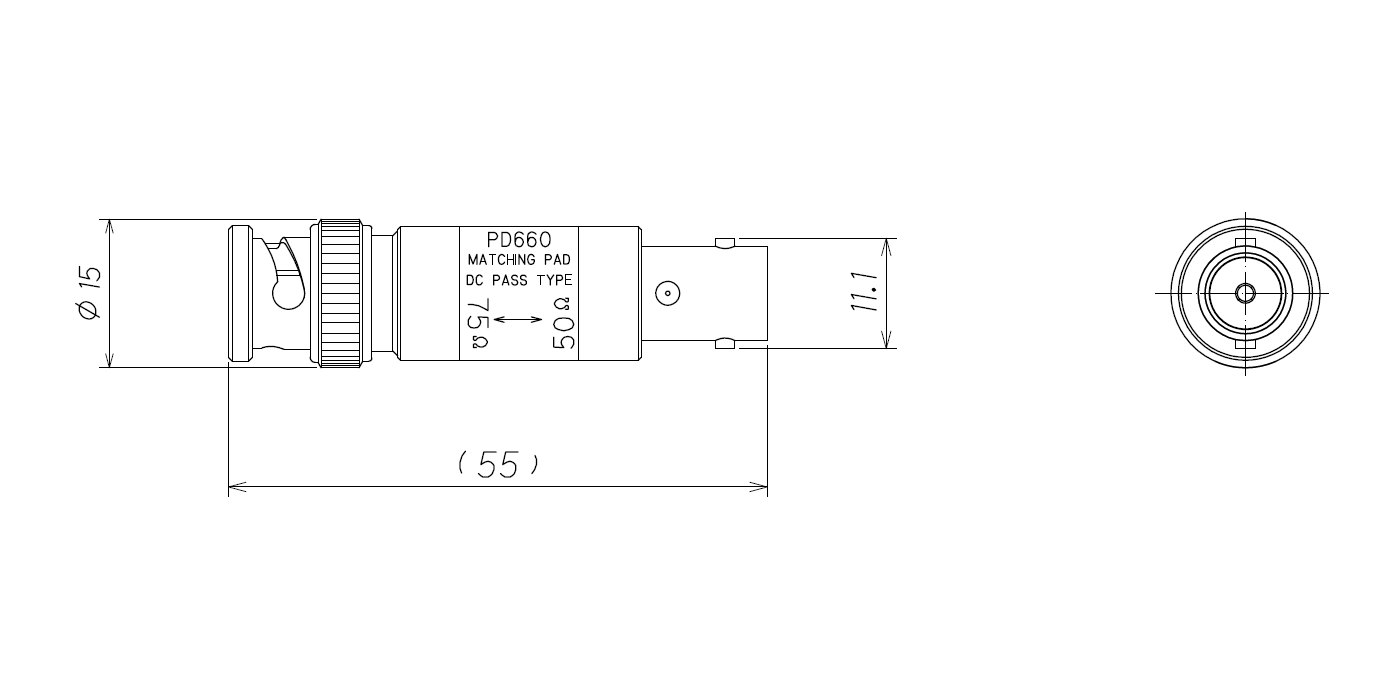

◆PD660 BNC75(P)-BNC(J)
