非接触電圧プローブ（開発中）
ケーブルの被覆の上からでも電圧波形測定が可能な「非接触電圧プローブ」を開発しました。
試作機を用いて、実際に使用する様子を動画にしています。
ますはご覧ください！
特長
- 使い方は「クリップで電線をはさむだけ」なので、とてもシンプル！
- 信号検出の有無がLED点灯により一目でわかる！
- 一般的な電圧プローブと遜色のない測定が可能！
- 減衰比(×1 / ×10)の切替機能により、より高速な波形観測が可能！
仕様
| 項目 | 仕様 |
|---|---|
| 周波数帯域 | 1)× 1 10Hz～300kHz 2)×10 10Hz～1.5MHz |
| 最大入力電圧 | 1)× 1 4Vpk 2)×10 42Vpk |
| 電源 | 単4電池2本 |
| 機構 | 減衰比切替機構(×1、×10) 減衰比調整機構 |
用途
非接触電圧プローブは、以下のようなところでご使用いただけます。
- 車載系伝送系の信号の観測
- 既存の伝送信号の可視化
- 機器類の動作確認
- 機器類の断線検査
この他にも、様々な場所での活用が期待されています。

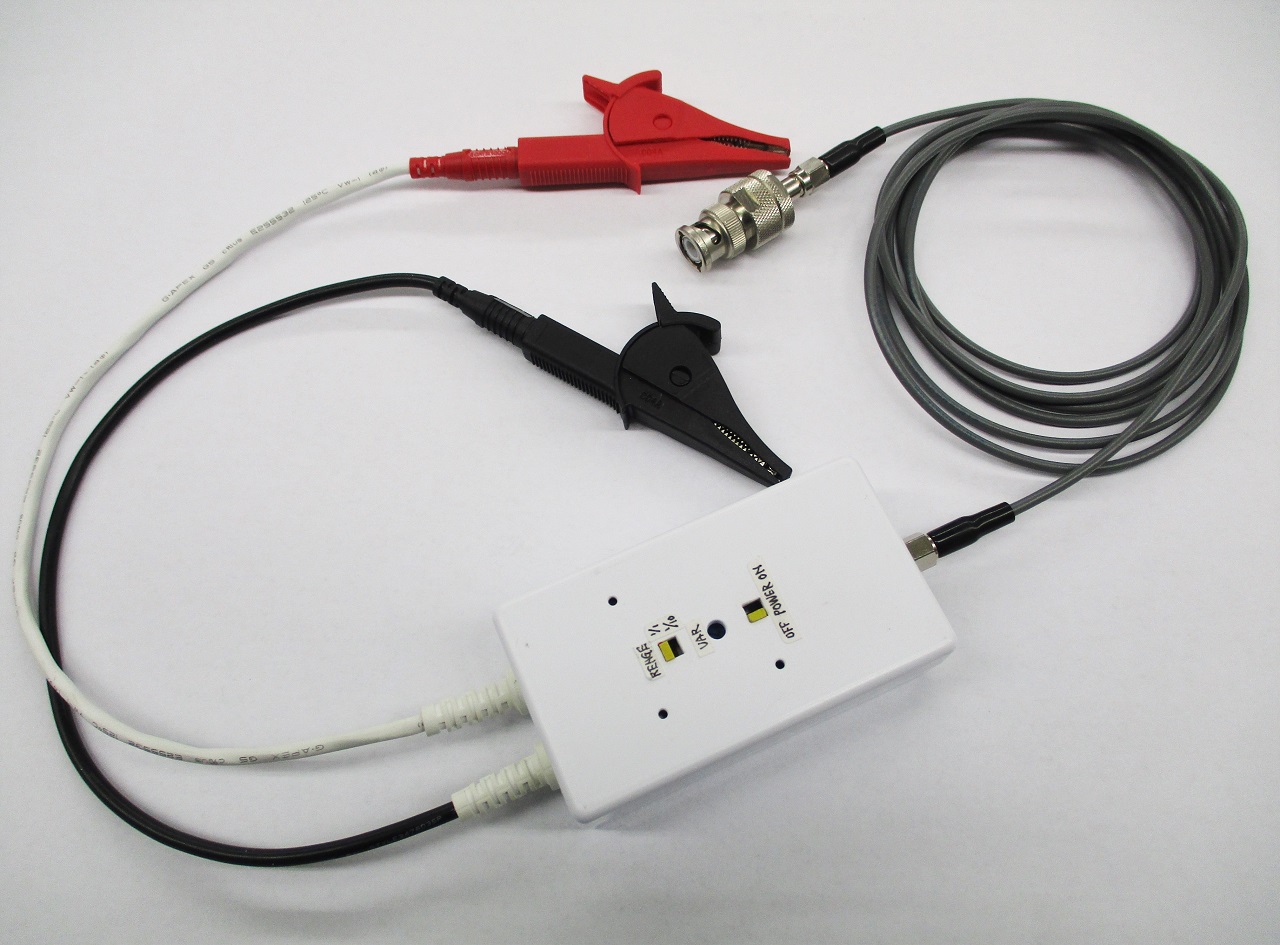

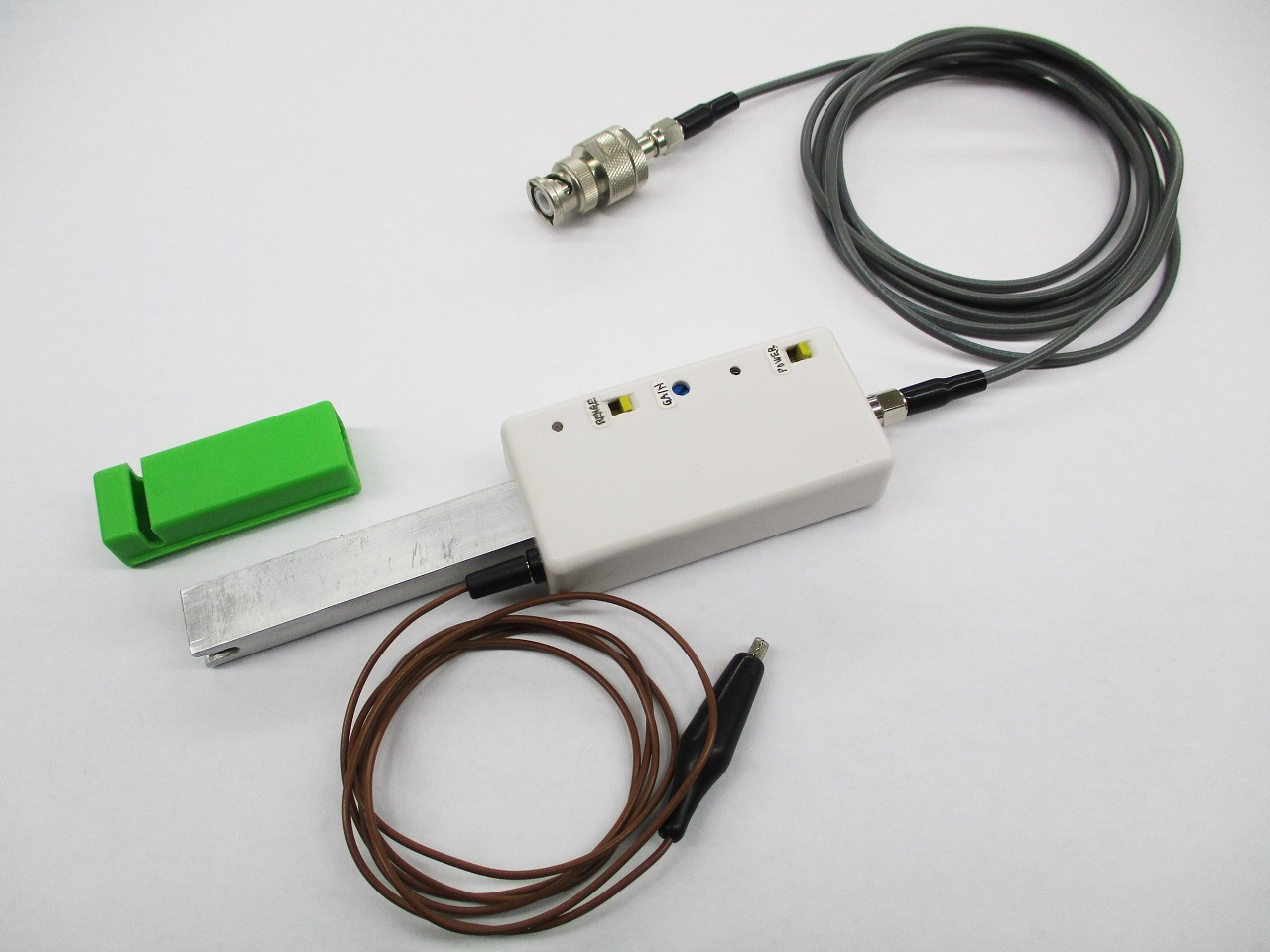

試作機外観
実機で試してみませんか？
今年度製品化を目指し、開発を進めております。
実際に試作機を触ってみたい方やこんなところでも使えるのでは？とアイデアが浮かんでいる方など、少しでも気になる方はご連絡ください。
企業・個人・学校法人などは問いませんので、お気軽にお問い合わせください！
