高性能同軸アダプタシリーズ

40年以上に渡って培った高周波のノウハウと最新の設計技術をここに集結!
コネクタ
 近年の情報化社会において、技術革新は著しい速さで進んでおります。無線設備や高周波設備においても、高集積化、処理の高速化等が進み、使用する周波数も高くなってきております。
高性能同軸アダプタは、このような需要に応えるために、従来コネクタを設計・製造から一新した精密グレードシリーズです。

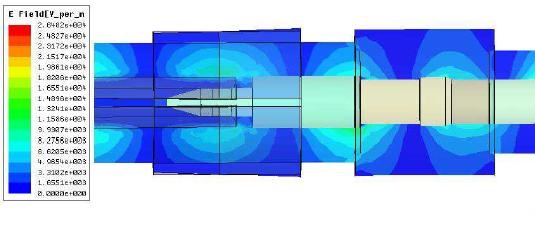

計測標準の国内トップである産業技術総合研究所(AIST)との共同研究により、従来コネクタの構造を徹底的に見直し、インピーダンスミスマッチングの除去により高性能化を実現いたしました。
徹底的に性能を追求した、この小さなコネクタの中に、世界に誇る精密加工技術と日本ならではの繊細な仕上げによる機能美がここにはあります。
高い技術 High Technology
コネクタ
・製品の性能に影響を及ぼさない高性能を実現。

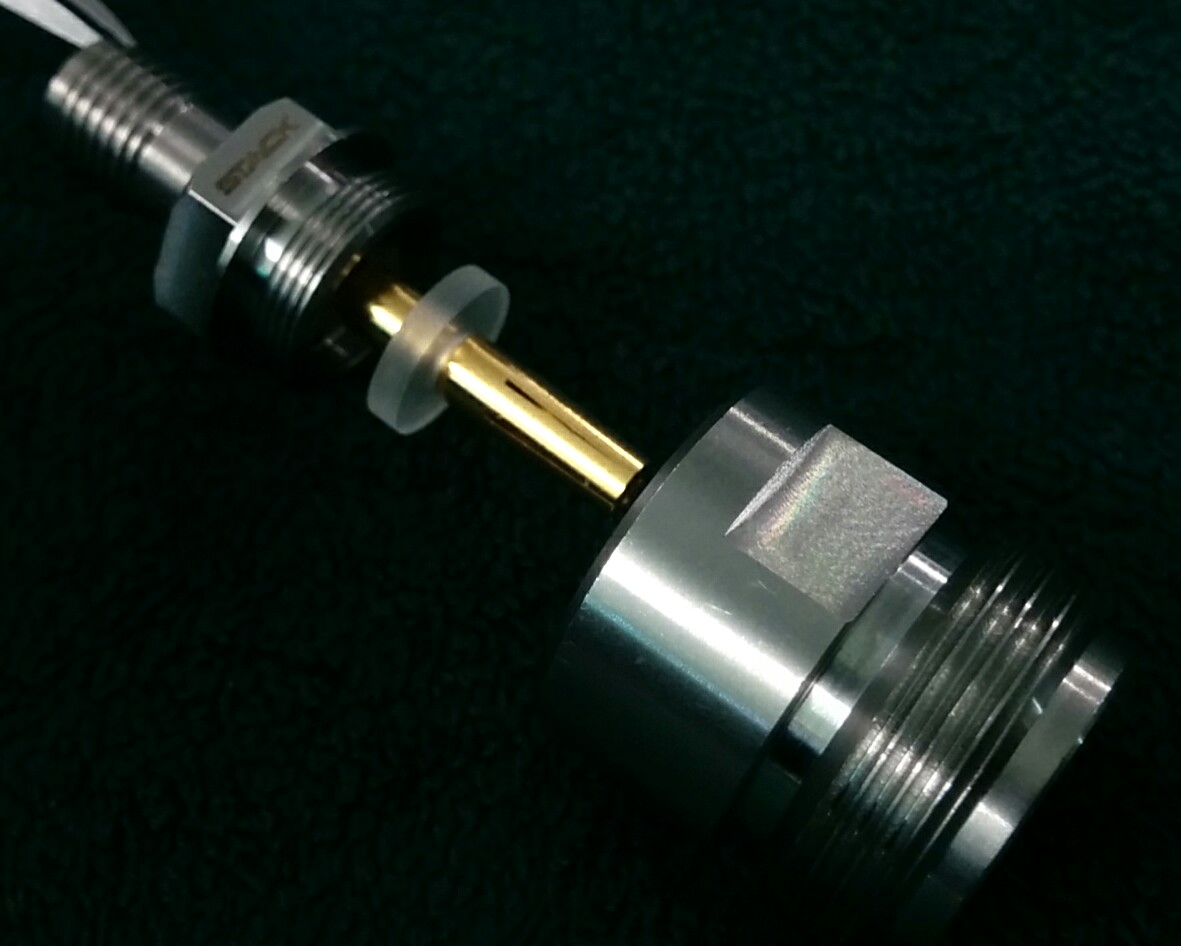

・機械的強度、耐候性に優れたステンレスシェルを採用。
電子計測器・有線無線通信機器及び基地局・放送装置など多様な接続、用途にご利用いただけます。
精度を要求される装置や測定環境には、特に有用にご利用いただけます。
高性能 High Performance
コネクタ
VSWR特性に関係深い箇所の加工精度を±0.03mmを超える値で加工。さらに繊細な微調整によりVSWR:1.10以下@18GHzを実現しました。(N-SMA変換はVSWR:1.15以下)
コネクタ開口部は、Interface, test connectorのMIL-STD-348Aに準拠し、プラグ・ジャック嵌合部におけるミスマッチを最少にしました。
高確度 High Accuracy
コネクタ
計量標準、計量器の国際整合・標準化を世界的に主導している産業技術総合研究所の標準終端器と直接校正により値付けされた社内標準器を用いてデータを取得することが可能です。
利便性 Convenience
コネクタ

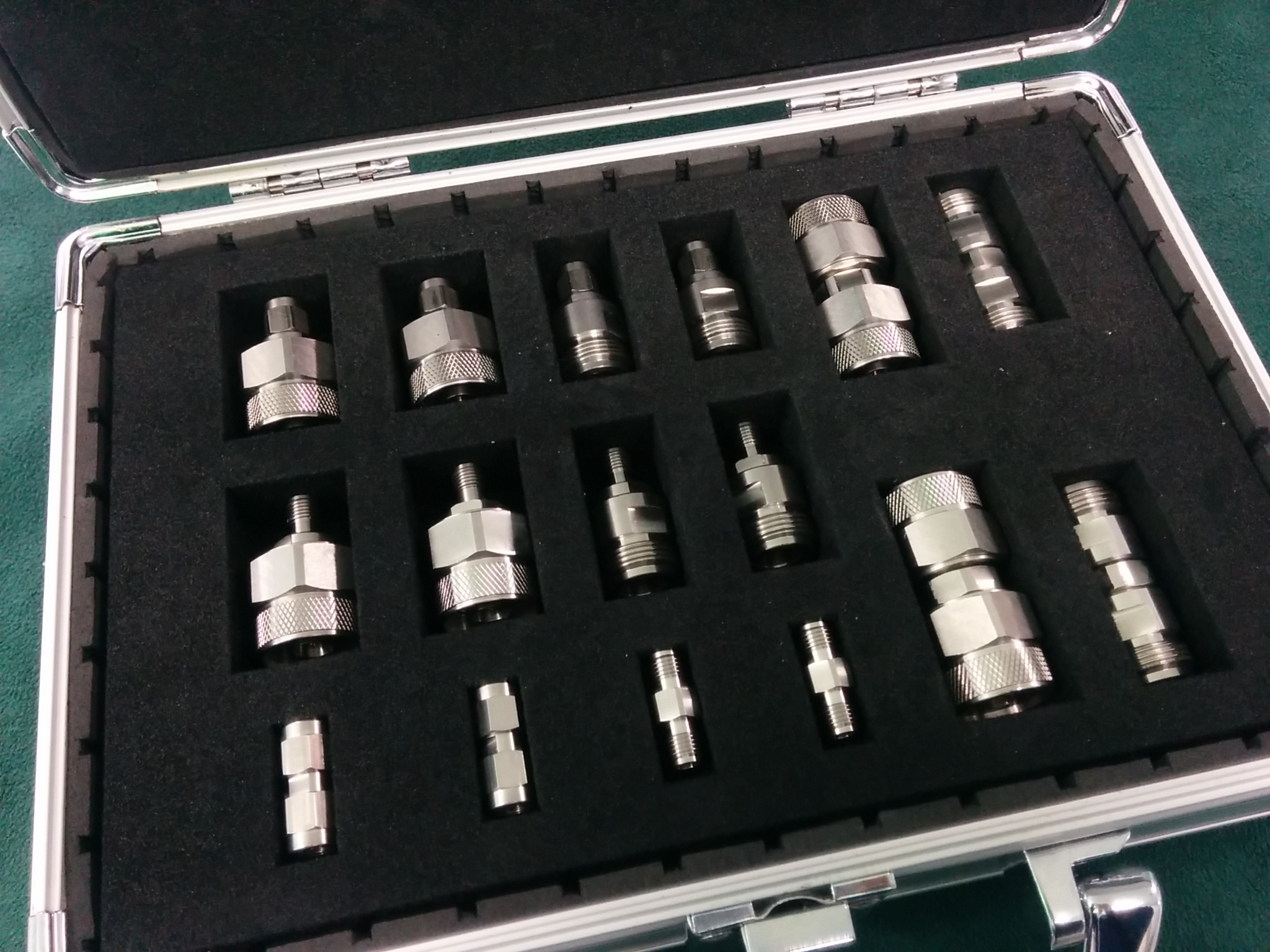

校正室、実験室や、検査ラインなどに便利なアダプタキットをラインナップしました。
仕様 Specifications

シリーズアイテム一覧表

単品販売とセット販売(化粧箱付き)両方に対応しております。

表内は型名を示す N型 SMA型
P J P J
N型 P BA325 BA301 BA302
J BA326 BA303 BA304
SMA型 P BA331
J BA332
全種類各2個セット BA340

キットには次のオプションがあります。(個別にご相談下さい)
オプション1:通常データ添付  オプション2:産総研との値付け補正データ

特性データ

N型 SMA型 N-SMA型
特性インピーダンス 50Ω
絶縁抵抗 5000MΩ以上
(DC1000V印加)
5000MΩ以上
(DC500V印加)
5000MΩ以上
(DC500V印加)
耐電圧(1分間印加) AC1500V(rms) AC500V(rms) AC500V(rms)
絶縁抵抗 3.0mΩ以下
VSWR 1.10以下(~18GHz) 1.10以下(~20GHz) 1.15以下(~18GHz)
構造 外部導体 ステンレス(パッシベイト処理)
内部導体 N(P)及びSMA(P):リン青銅(金メッキ)/N(J)及びSMA(J):ベリリウム銅(金メッキ)
波形データ

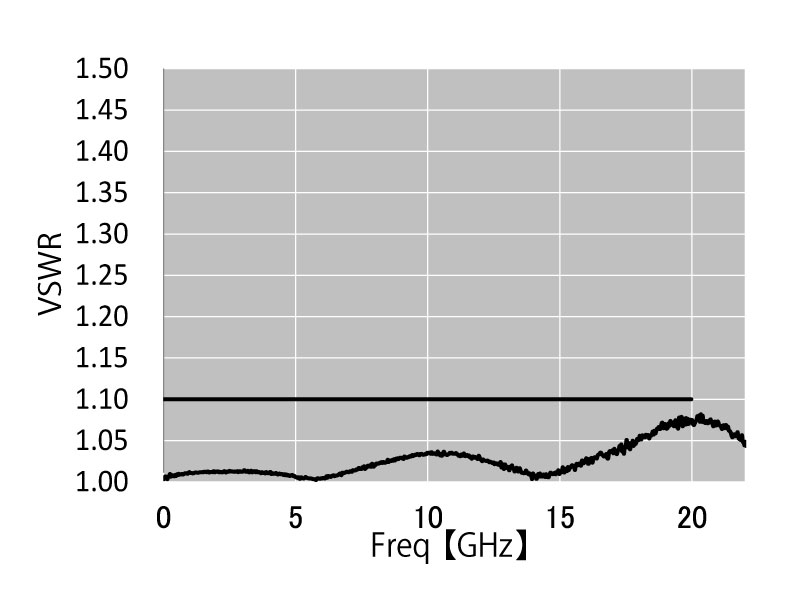

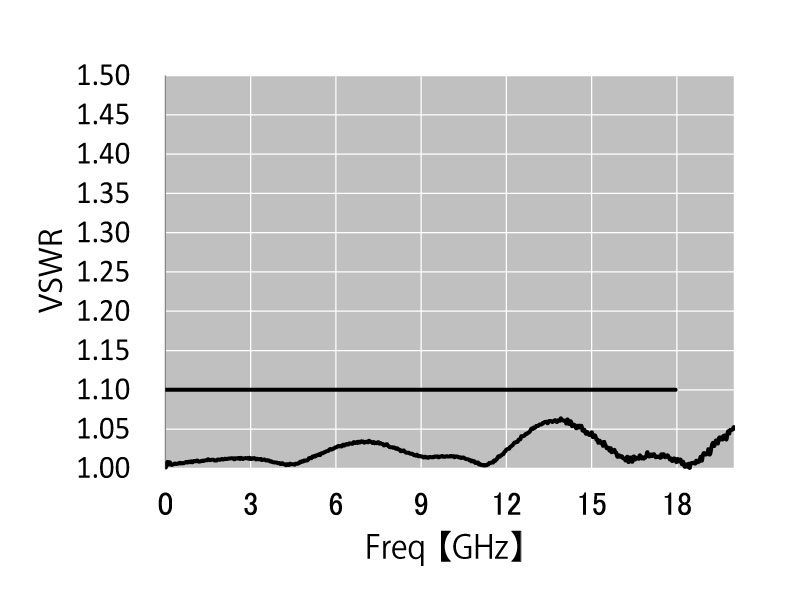

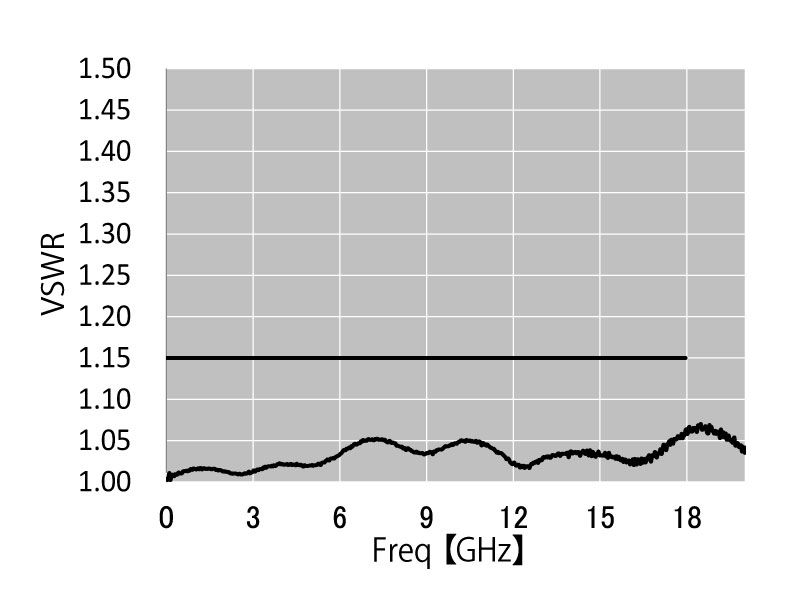

N型-N型            SMA型-SMA型          N型-SMA型

コネクタ
コネクタ
コネクタ

※波形データは代表値です。
