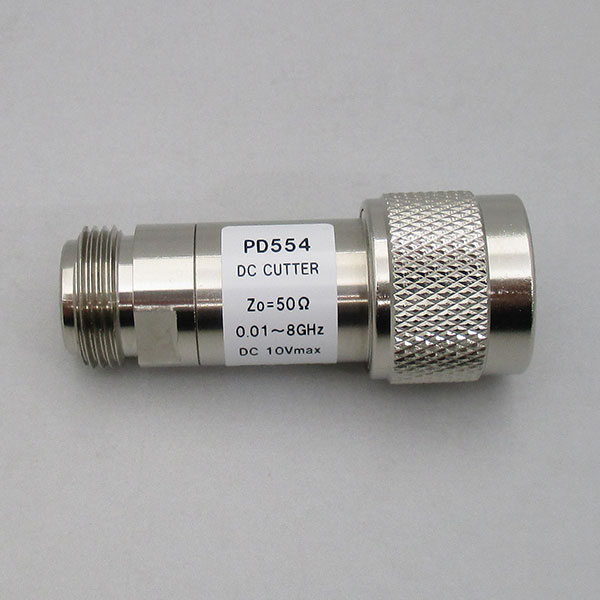

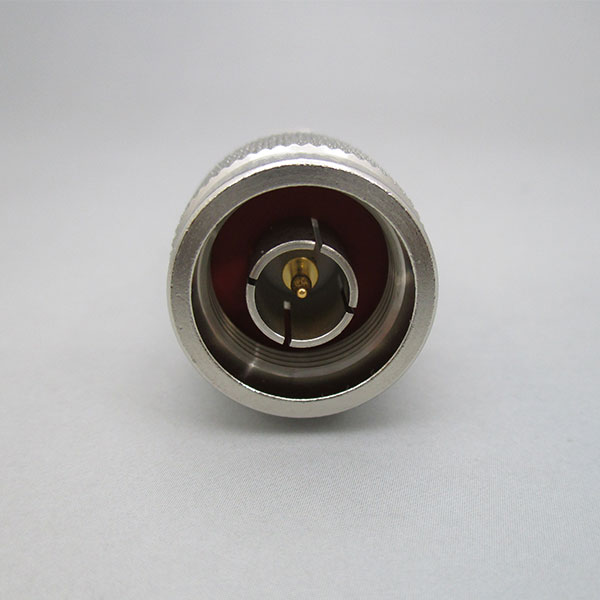

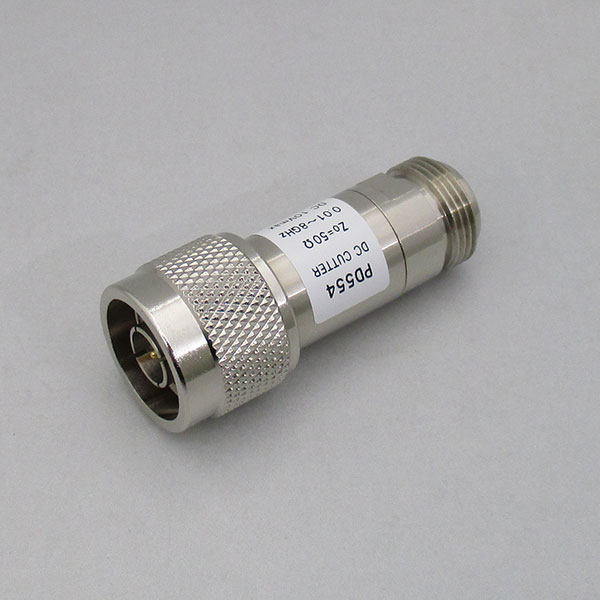

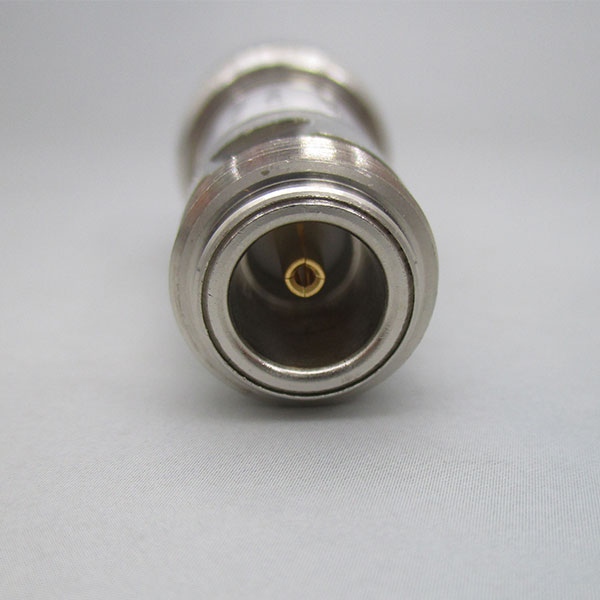

PD554

PD554PD554PD554PD554PD554
  • PD554
  • PD554
  • PD554
  • PD554
  • PD554
製品タイプ N型
形状 N(P)-N(J)
特性インピーダンス 50Ω
コネクタ形状 ストレート / プラグ-ジャック
商品説明

・DCブロックは直流を阻止するもので、DCカッターとも呼ばれています。
・DCブロックは直流電圧が重畳されている信号を計測するような場合に使用します。
高周波測定器は、低インピーダンス入力(50Ωまたは75Ω)となっているため、
直流が重畳された信号を測定器に直接接続すると、高価な測定器を焼損する可能性がありますので、
必ずDCブロックで直流を阻止することが必要です。

商品特長

 項目 仕様値
 コネクタ形状 N(P)-N(J)
 特性インピーダンス 50Ω
 挿入損失 1.0dB以下
 周波数範囲 0.01~8GHz
 VSWR 1.3以下
 最大DC電圧(V Max) ±10
 外部シェル(材質/表面処理) 黄銅/Niメッキ
 中心コンタクト(材質/表面処理) 黄銅/Auメッキ
※意匠、仕様等については、予告なく変更することがあります。

高周波豆知識

DCブロックは直流を阻止するもので、DCカッターとも呼ばれています。
一方バイアスティはT型の構造をしているユニットで、高周波信号に直流電圧を重畳して外部の装置に電源を供給する目的で使用されます。
