商品説明
トンネル無線通信補助設備に使用する、消防無線用の送受共用器です。
スリムラック装着やLNA付も個別対応可能です。
高周波と光伝送のスタック電子 Stack electronics
高周波と光の伝送技術で夢をつなぐスタック電子
製品検索Search
260MHz帯送受共用器
商品特長
| 項目 | 仕様値 | |||
| 製品名 | 260MHz帯送受共用器 | |||

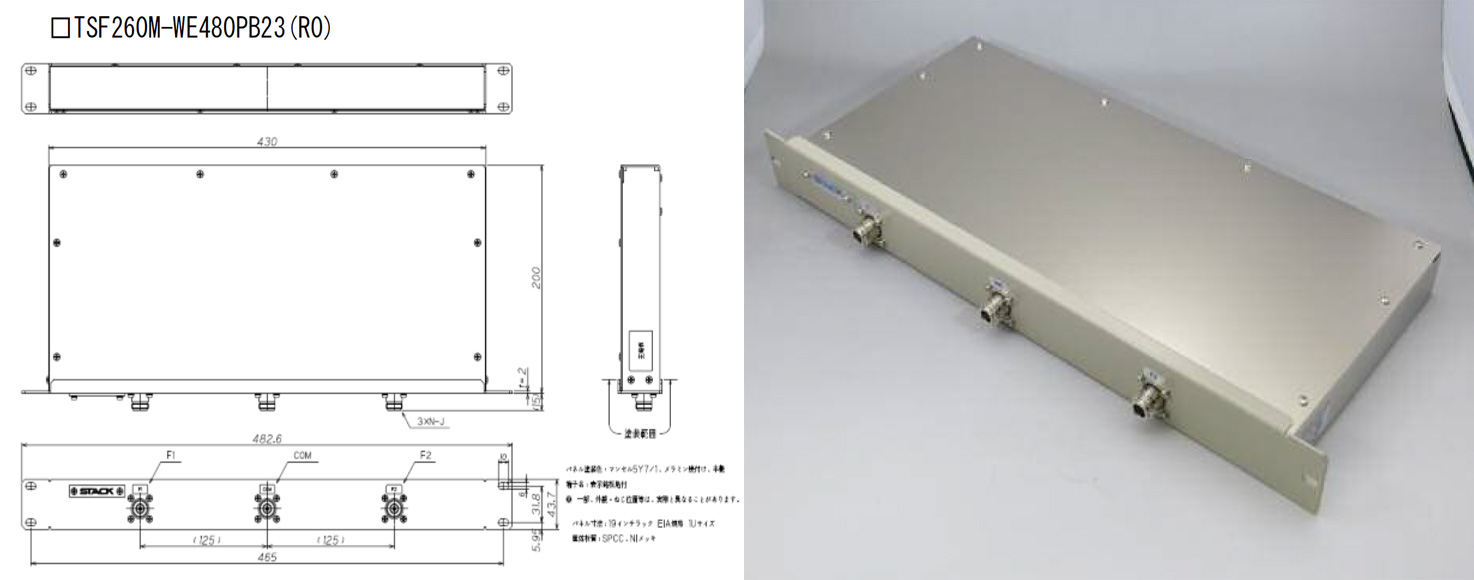

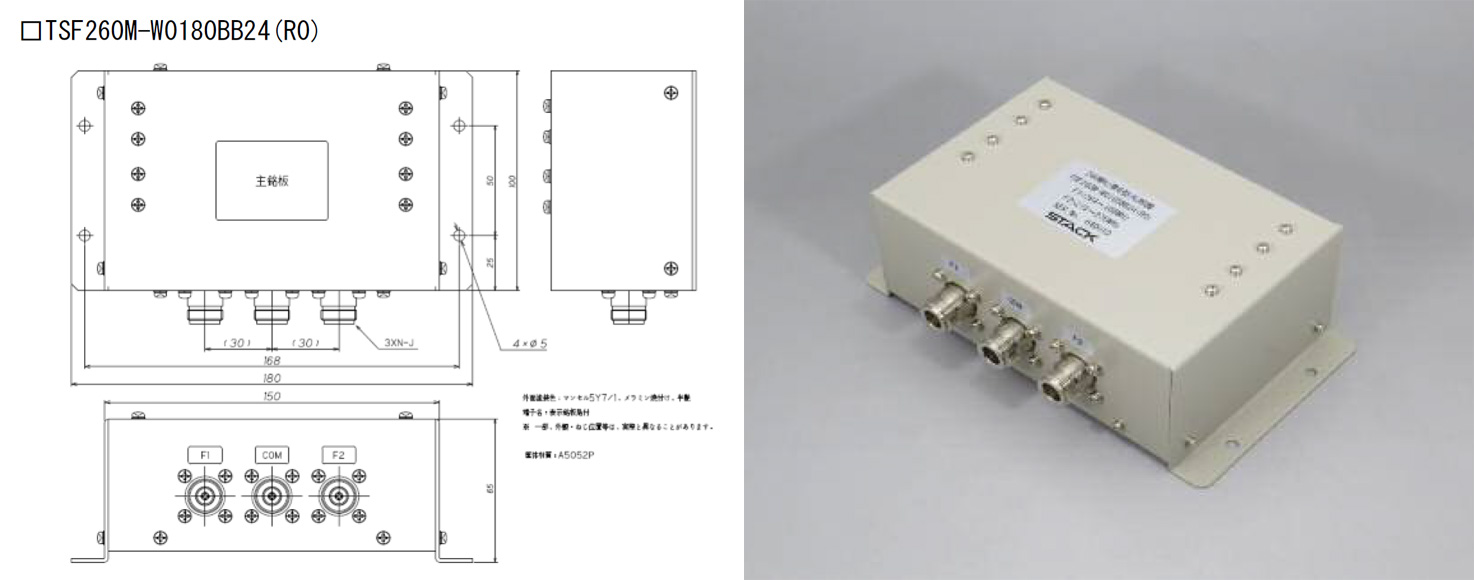

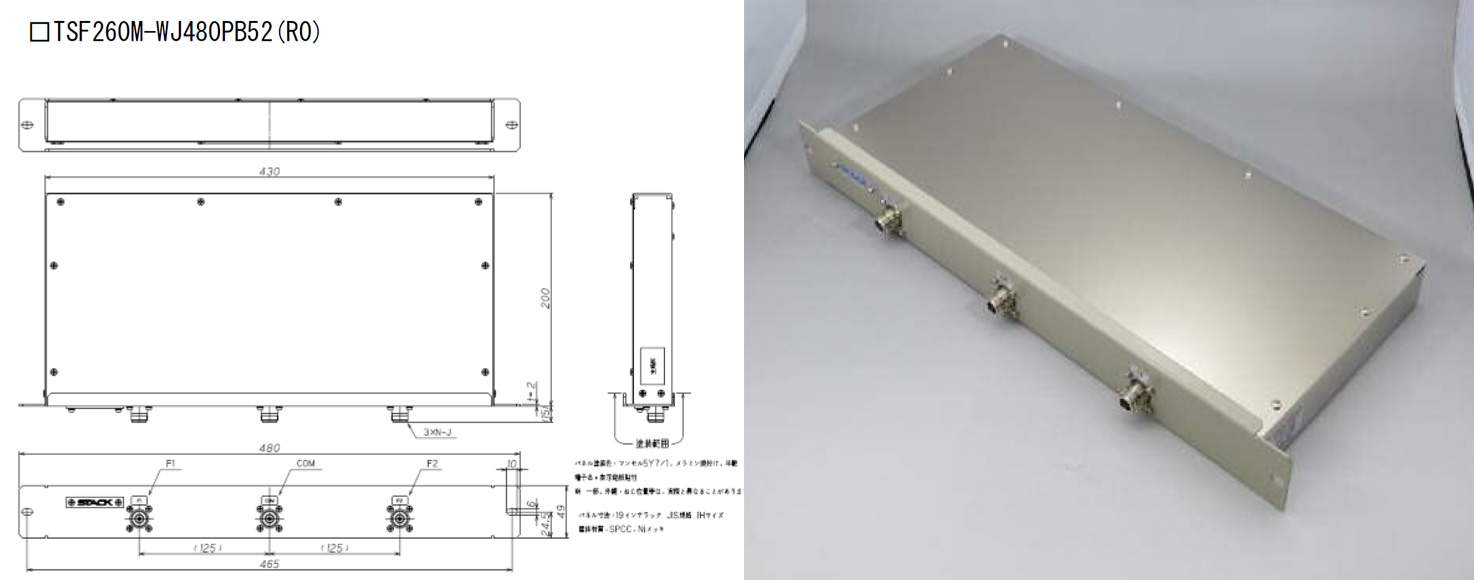

| 型名 | DUP260M- 0075C12N305(R0) | TSF260M- W0180BB24(R0) | TSF260M- WE480PB23(R0) | TSF260M- WH480PB52(R0) |
| 特長 | BPF構成で低ロス スリムラックに収納可能 | BEF構成 小型･箱型 | BEF構成 EIAラック(1U) | BEF構成 JISラック(1H) |
| 使用周波数 | F1=264～266MHz F2=273～275MHz | |||

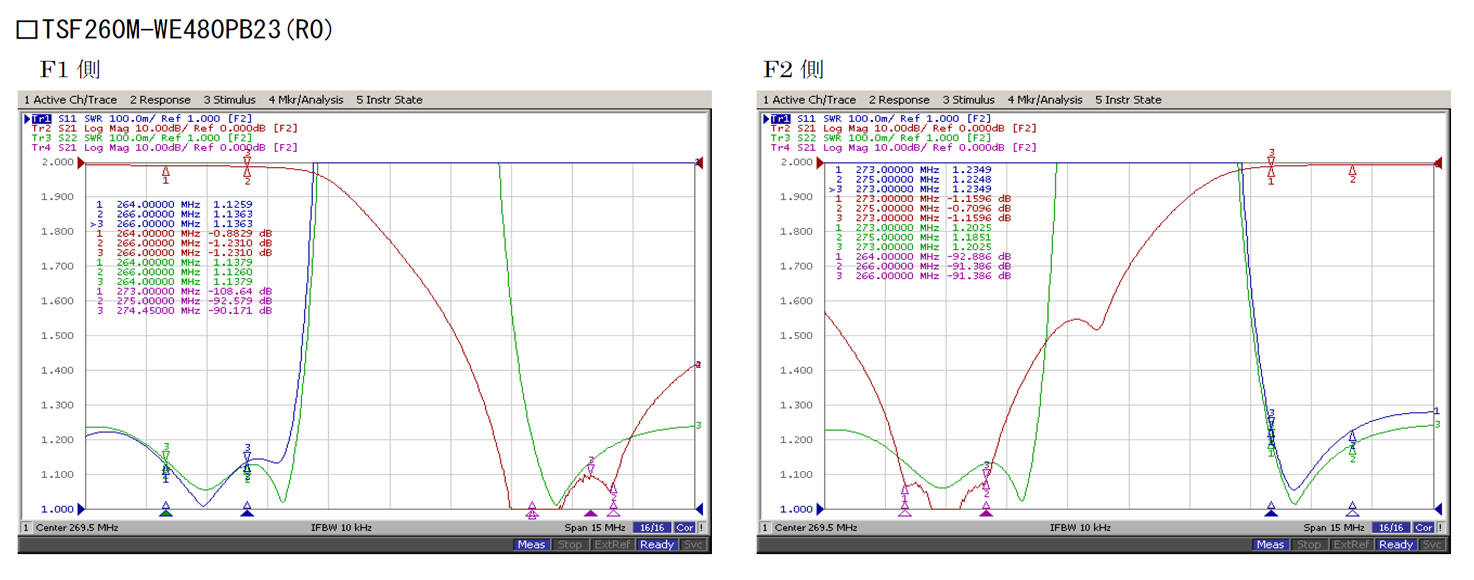

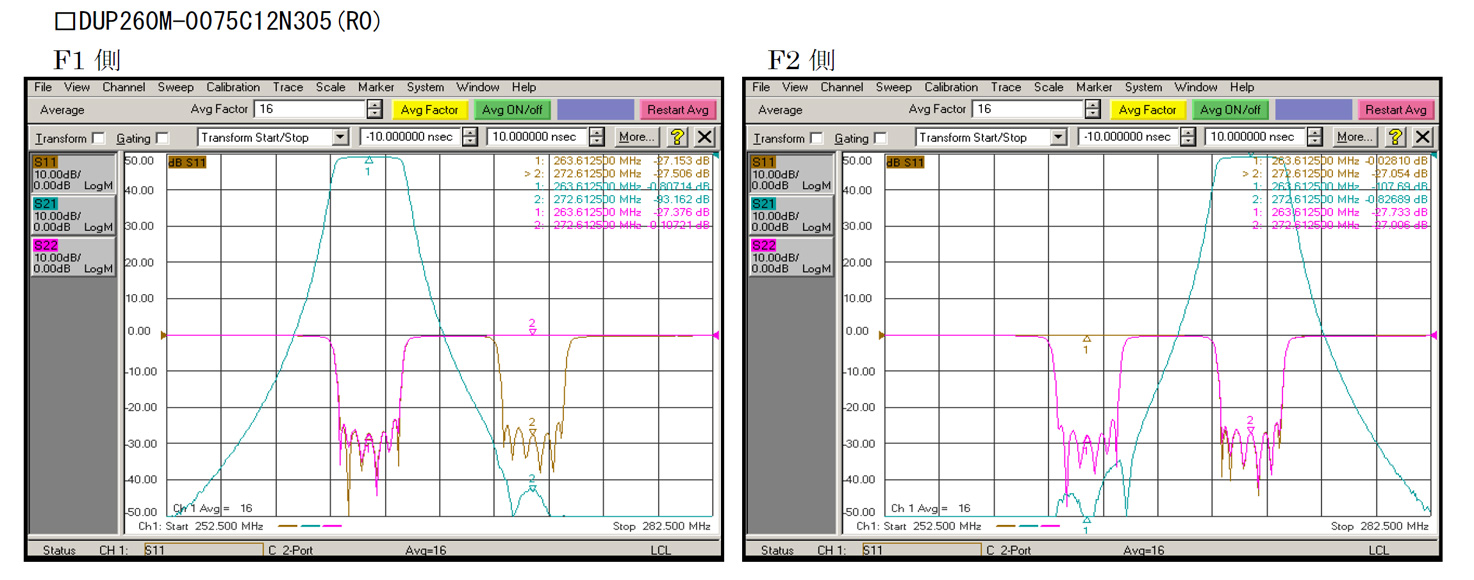

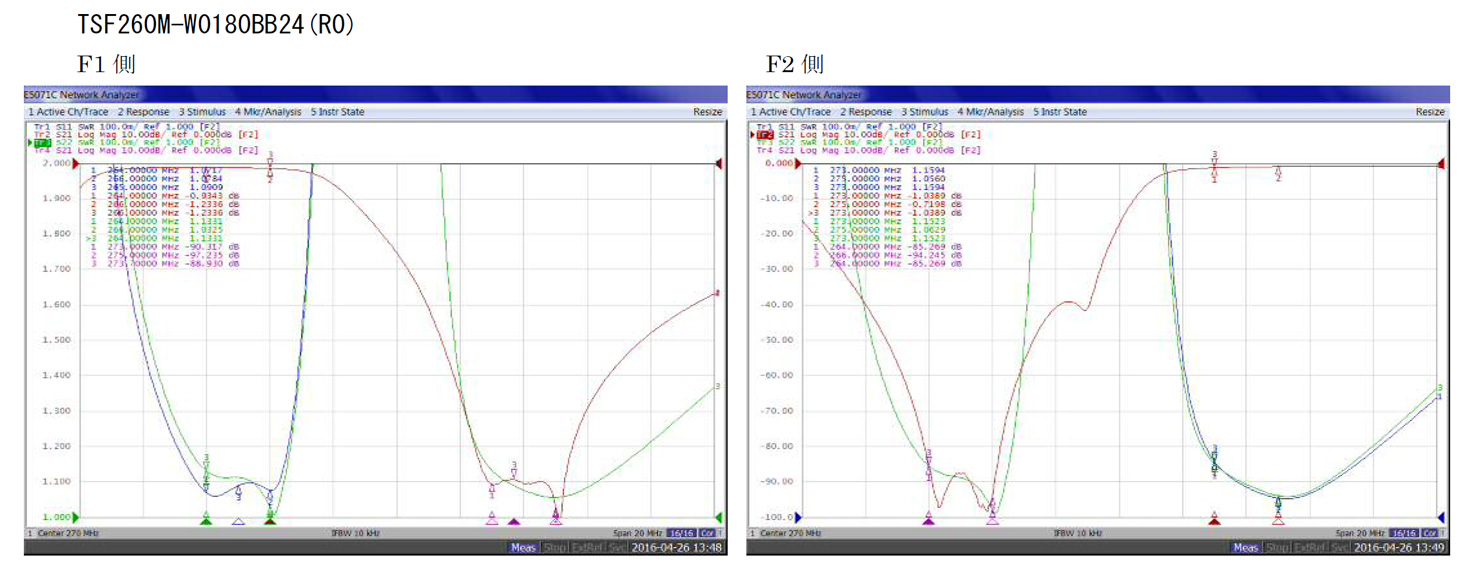

| 挿入損失 | F1側:F1にて1.0dB以下 F2側:F2にて1.0dB以下 | F1側:F1にて1.5dB以下 F2側:F2にて1.5dB以下 | ||
| 減衰量 | F1側:F2にて80dB以上 F2側:F1にて80dB以上 | |||
| VSWR | 1.3以下 | |||
| 最大許容電力 | 30W | |||
| 入出力インピーダンス | 公称50Ω、不平衡 | |||
| コネクタ | N-J型 | |||
| 動作環境 | 温度：-10℃～+50℃(性能維持範囲） 湿度：45～90%RH以下(但し結露しない事) | |||
