バンドパスフィルタ

技術概要

●高周波低損失フィルタ
●電気的性能、コネクタ等はカスタマイズ可能です

主な使用用途

●放送関係
●自営系無線
●研究設備

特徴

●STL/TTL
・地上波デジタル放送用。6Hz~8GHzに対応
・STL/TTL用低損失「送信共用器」、「受信共用分配器」に最適
・小型軽量化

●1.2GHz、7GHz、10GHz BPF
・FPUなど素材伝送のフロントエンドに最適です

●460MHz BPF
・屋外仕様を想定し、防滴構造としています(BNCコネクタ部を除く)

SHF 帯バンドパスフィルタ-SHF Band Pass Filter-

■特長
 ●地上波デジタル放送用。
 ●6GHz~8GHz 帯に対応。
 ●STL/TTL 用低損失「送信共用器」、「受信共用分配器」に最適。

■性能(参考例:送信共用器1波)

製品名 送信共用器
使用周波数 C バンドC7C Fo=6538.5MHz
挿入損失 Fo にて 1.2dB 以下
減衰量 Fo±20MHz にて 15dB 以上
Fo±35MHz にて 35dB 以上
Fo±70MHz にて 60dB 以上
VSWR Fo±4.5MHz にて 1.2 以下
群遅延特性 Fo±4.5MHz にて 4.5nsp‐p 以下
帯域内偏差 Fo±4.5MHz にて 0.5dBp‐p 以下
入出力インピーダンス 公称50Ω、不平衡
入出力コネクタ N‐J 型(中心コンタクトは金メッキ)
許容電力 4W以下

温度:‐10℃ +45℃(性能保証)/‐20℃ +60℃(動作保証)
湿度:45から90%RH 以下(但し結露しないこと)

■外形寸法

shf_band_pass_filter_fig2



■参考特性

shf_band_pass_filter_fig3



7GHz/10GHz 帯バンドパスフィルタ-7GHz/10GHz Band Pass Filter-

■特長
 ●7GHz/10GHz 帯の必要帯域を通過させ、不要波を除去します。
 ●FPU など素材伝送のフロントエンドに最適です。
 ●電気的性能、コネクタ等はカスタマイズ可能です。

■性能

製品名 7GHz 帯BPF 10GHz 帯BPF
使用周波数 Fp=6.425~7.125GHz Fp=10.25~10.7GHz
減衰周波数 Fe=5.6GHz Fe=9.7GHz
挿入損失 Fp にて 1.0dB 以下 Fp にて 1.5dB 以下
減衰量 Fe にて 30dB 以上 Fe にて 30dB 以上
VSWR Fp にて 1.3 以下 Fp にて 1.3 以下
入出力インピーダンス 公称50Ω、不平衡 公称50Ω、不平衡
入出力コネクタ SMA‐J 型 SMA‐J 型
許容電力 連続0.5W 連続0.5W

温度:‐10℃ +50℃(性能保証)/‐20℃ +60℃(動作保証)
湿度:45 90%RH 以下(但し結露しないこと)

■外形寸法(7GHz帯)

7ghz-10ghz_band_pass_filiter_fig1



■参考特性

7ghz-10ghz_band_pass_filiter_fig2

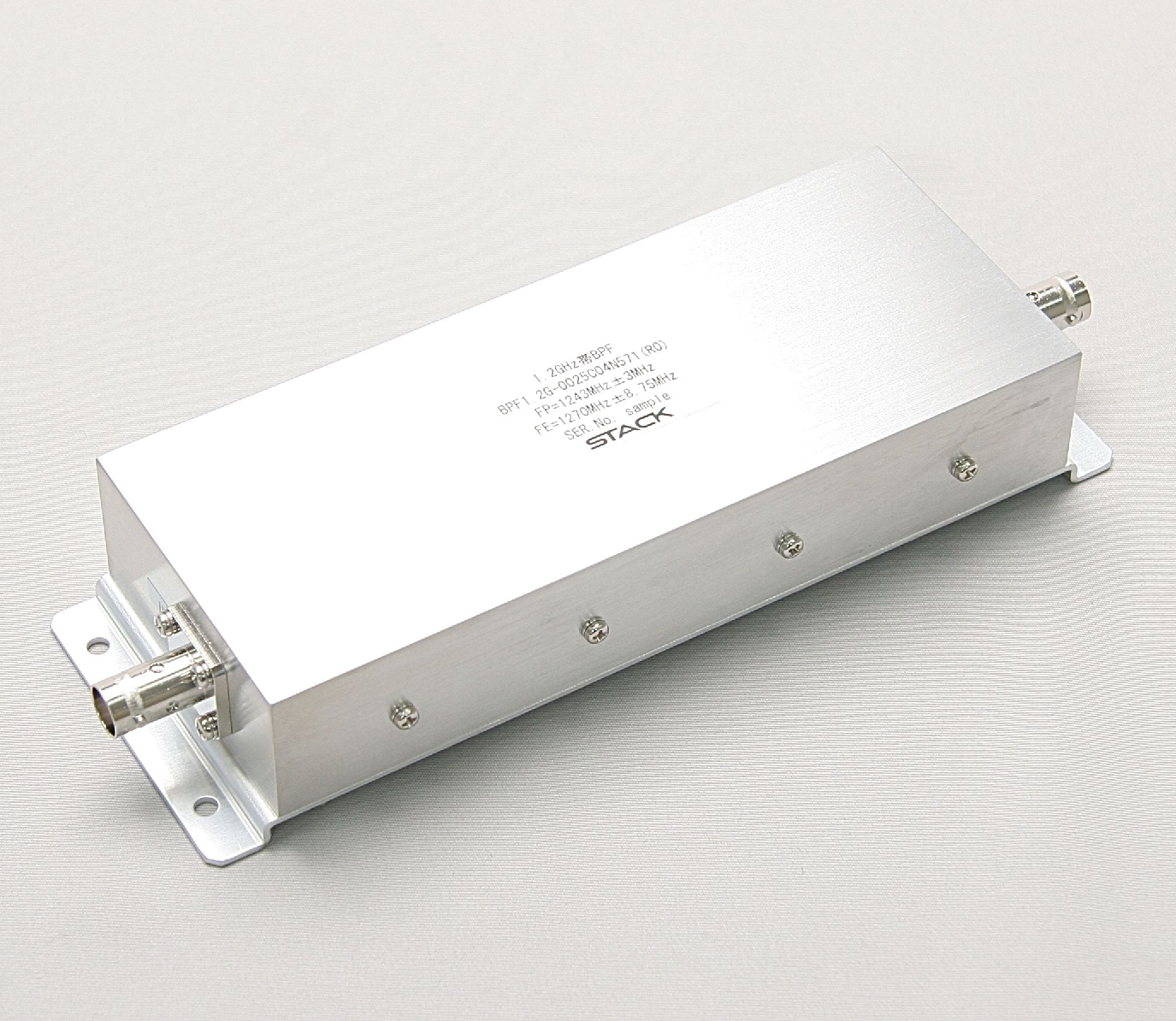

1.2GHz 帯バンドパスフィルタ-1.2GHz Band Pass Filter-

■特長
 ●1.2GHz 帯の必要帯域を通過させ、不要波を除去します。
 ●FPU など素材伝送のフロントエンドに最適です。
 ●電気的性能、コネクタ等はカスタマイズ可能です。








■性能

製品名 1.2GHz 帯BPF
使用周波数 Fp=1243±3MHz
減衰周波数 Fe=1270±8.75MHz
挿入損失 Fp にて 2.0dB 以下
減衰量 Fe にて 30dB 以上
VSWR Fp にて 1.3 以下
入出力インピーダンス 公称50Ω、不平衡
入出力コネクタ BNC‐J 型
許容電力 連続10W

温度:‐10℃ +50℃(性能保証)/‐20℃ +60℃(動作保証)
湿度:45から90%RH 以下(但し結露しないこと)

■外形寸法




■参考特性

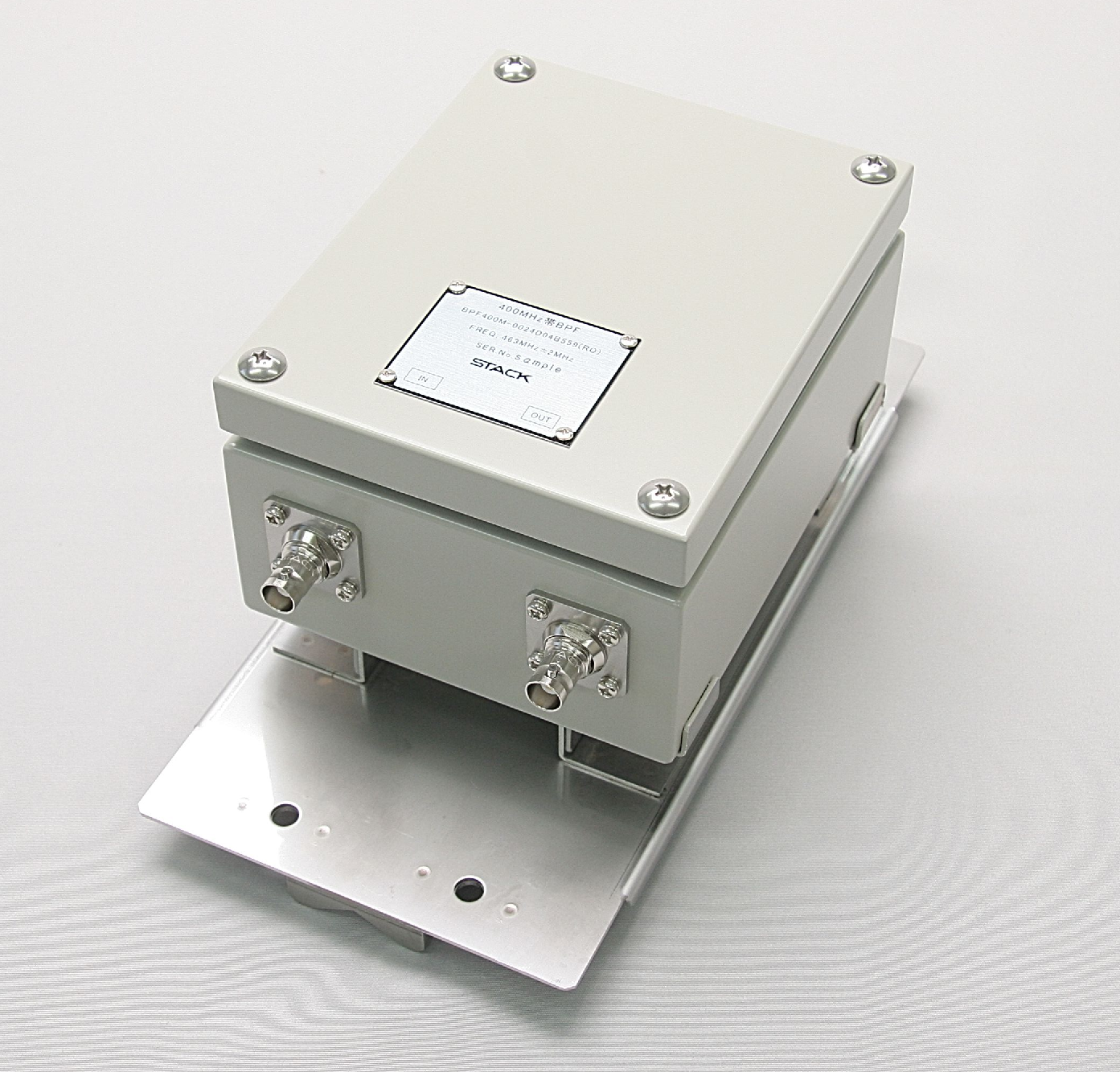

460MHz 帯バンドパスフィルタ-460MHz Band Pass Filter-

■特長
 ●460MHz 帯の必要帯域を通過させ、不要波を除去します。
 ●特に、地上デジタル放送中継局近辺などで、460MHz 帯受信機を使用する場合などに効果が期待できます。
 ●電気的性能、コネクタ等はカスタマイズ可能です。
 ●屋外使用を想定し、防滴構造としています。(BNC コネクタ部を除く)







■性能

製品名 460MHz 帯BPF
使用周波数 Fo=463MHz
挿入損失 Fo±2MHz にて 1.5dB 以下
減衰量 Fo±7MHz にて 10dB 以上
VSWR Fo±2MHz にて 1.2 以下
入出力インピーダンス 公称50Ω、不平衡
入出力コネクタ BNC‐J 型
許容電力 連続30W

温度:‐10℃ +50℃(性能保証)/‐20℃ +60℃(動作保証)
湿度:45から90%RH 以下(但し結露しないこと)

■外形寸法

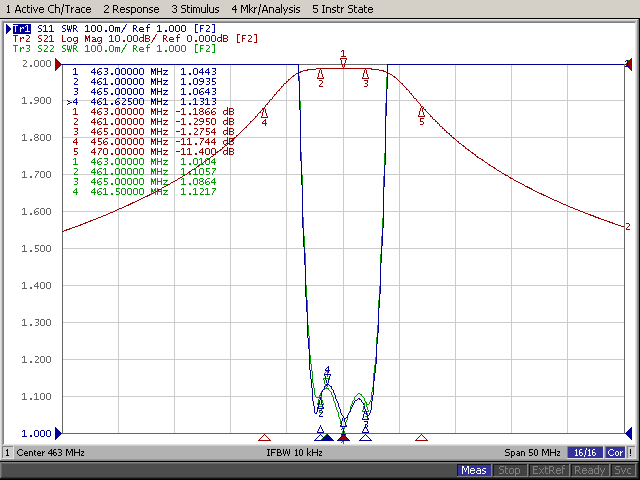

■参考特性
