マイクロ波帯低雑音増幅器

技術概要

●電気的性能、コネクタはカスタマイズ可能です (TNC/N/SMA)
●VHFからSHFまで対応可能です
●構造につきましては防塵、防水対策も可能です
●電源供給に関しては電源端子い印加または入出力信号ラインに重畳可能です

主な使用用途

●放送関係
●自営系無線
●研究設備

低雑音増幅器-Low Noise Amplifier-

スタック電子のLNA にはカタログがありません
なぜならすべてお客様仕様で製作するからです。
電気的性能は豊富な知識と経験に基づき、形状や構造はコネクタメーカーの技術力を最大限に発揮して、お客様のご要求にマッチした製品をご提供いたします。
使用用途例は以下の通りとなります。

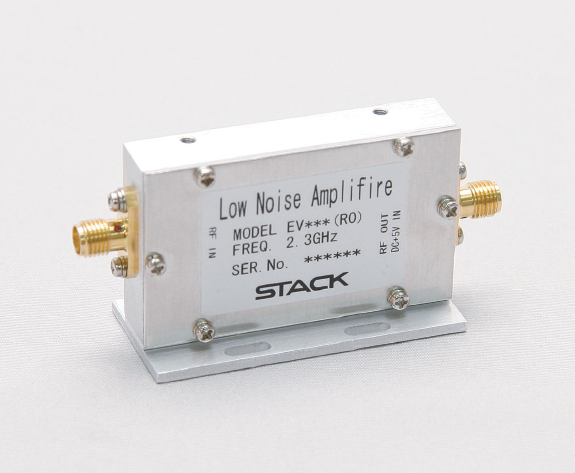

2GHz LNA

low_noise_amplifier_2ghz_pic

低雑音 NF1.0dB以下
単一電源で使用可能
(電源端子に印加または入出力信号ラインに重畳)

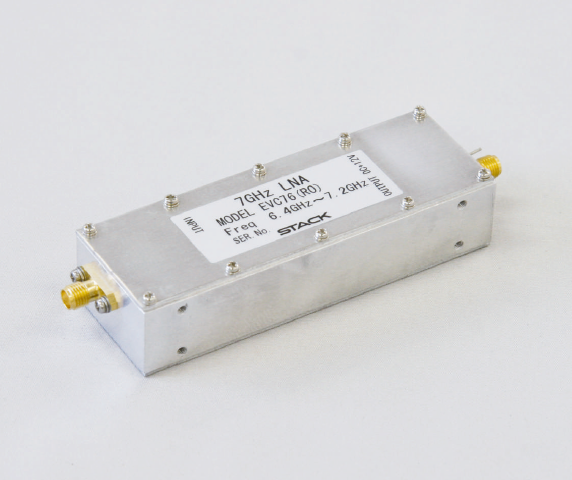

7GHz LNA

low_noise_amplifier_7ghz_pic

低雑音 NF1.5dB以下
周波数範囲 6.4~7.2GHz
単一電源(DC±12V)で使用可能

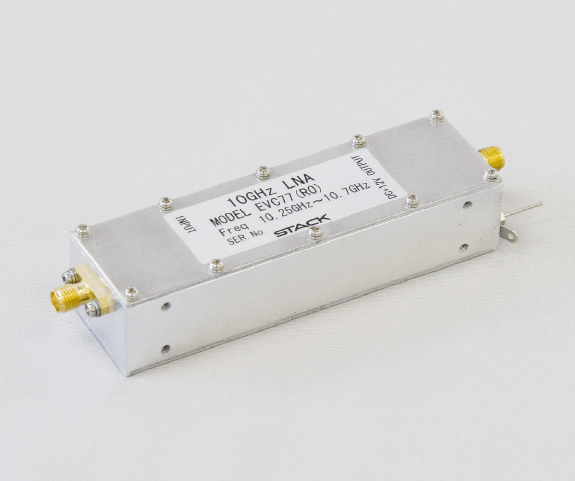

10GHz LNA

low_noise_amplifier_10ghz_pic

低雑音 NF2.0dB以下
周波数範囲 10.25~10.7GHz
単一電源(DC±12V)で使用可能
