放送業務用無線機器

技術概要

●放送業務の連絡用、番組中継用のラジオマイクとして運用する無線機器

主な使用用途

放送局、制作会社
●スタジオ
●各種イベント会場
●スポーツ中継現場での音声伝送

特徴

●AM方式/FM方式、10mWから20W、小型ハンディからショルダー型、設置型と豊富なバリエーションを取り揃えています。
●放送業務用に割り当てられた周波数の中からご指定可能です。
●軽量化と堅牢性を重視した筐体構造です。
●受令機は、省電力設計されており、単三電池での長時間運用が可能です。

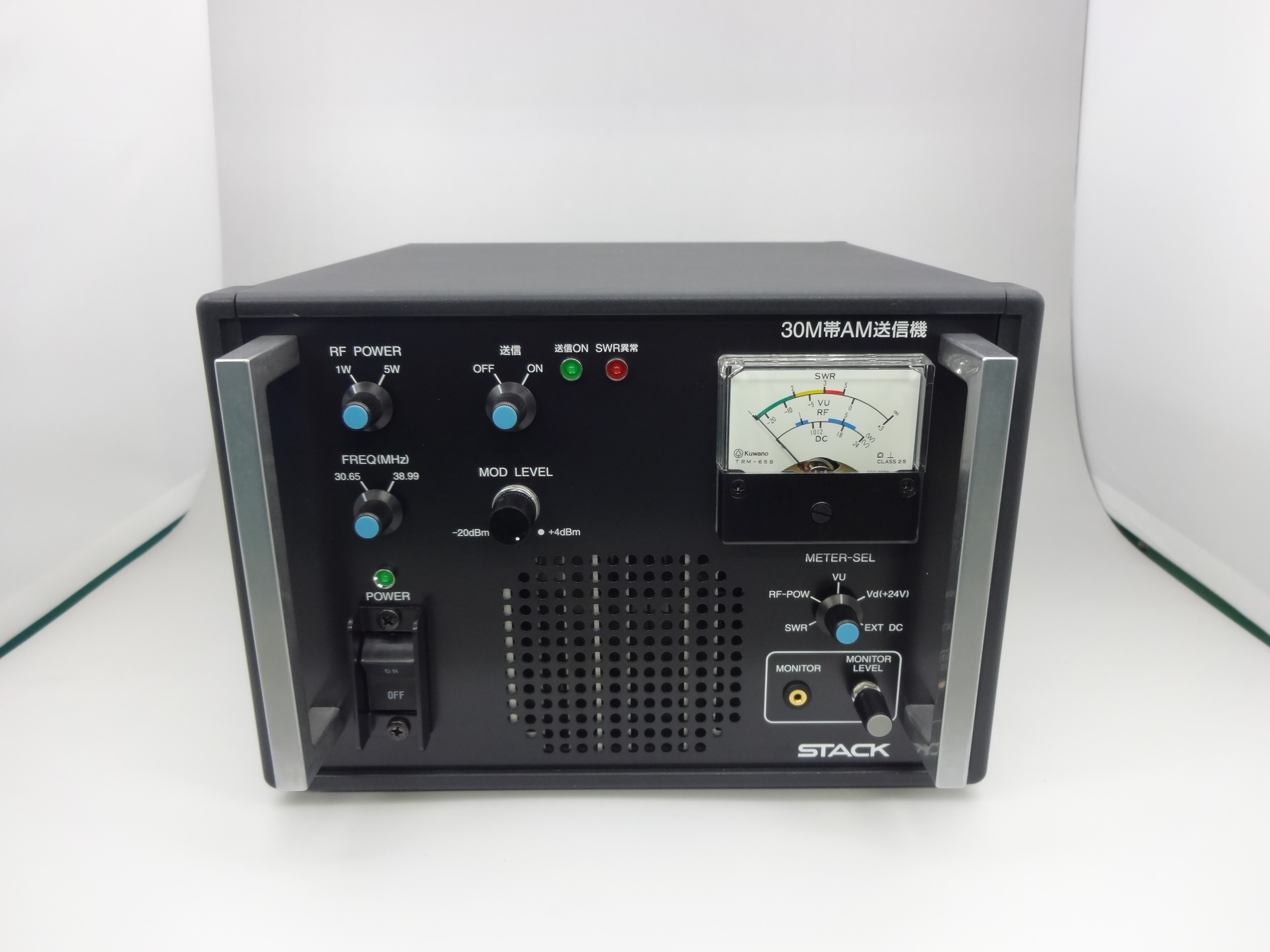

30MHz 帯AM 無線送信機 EVA44(R0)-30MHz AM Radio Transmitter EVA44(R0)-

30mhz_am_radio_transmitter

本装置は、放送業務に使用する目的で設計された定格出力電力5W/1W の高性能なAM 送信機です。
重要な情報を確実に遅延なく、長距離伝送することができます。
また、可搬移動機として使用することを考慮し、軽量化と堅牢性を重視した筐体構造を採用しています。






■構成ブロックダイヤグラム

30mhz_am_radio_transmitter_blockfig

■主な仕様

項目 仕様
電波形式 A3E
変調方式 平衡変調器による前段低電力振幅変調
定格出力電力 5W±20%以内と1W±20%以内の電力を切り替えて使用可能
発射可能な周波数 30.65MHz / 38.99MHz 1波または2波
周波数偏差 ±5×10E-6以内
占有帯域幅 6kHz 以内
スプリアス輻射比 出力平均電力より-60dBc 以下(帯域内領域)
搬送波平均電力より-60dBc 以下(スプリアス領域)
変調周波数特性 偏差6dB 以内(300Hz~3,000Hz の間)
変調感度 レベル+4dBm(600Ω)の1kHz トーンをライン入力に加えて、変調度が70%±5%以内に収まること
変調ひずみ率 -20dB(10%)以下(1kHz トーン 70%変調の時)
変調入力信号 ・信号レベル範囲 ~+10dBm(600Ω)以下の音声帯域信号
・標準変調レベル1kHz トーンの標準入力レベル+4dBm(600Ω:1.228V-P)の信号を入力したとき、
AM 変調度70%±5%以内の変調に設定する
・レベル調整ボリューム 標準変調レベル入力時、時計回し最大でAM 変調度70%±5%以内とし、
反時計方向で最大約24dB 減衰する
変調リミッター性能 標準入力レベル+4dBm(600Ω:1.228V-P)に対して+6dB の1kHz トーンを入力(+10dBm)したとき、
AM 変調度が100%の範囲を超えないこと
入出力インピーダンス RF 送信出力 50Ω不平衡
ライン入力 600Ω平衡(トランス受け)
入力電源電圧・
消費電力
AC 入力  電圧範囲AC85V~AC250V
消費電力  AC100V 動作時60VA 以下
DC 入力電圧  DC+10V~DC+18V
消費電力  DC+12V 動作時4.5A 以下

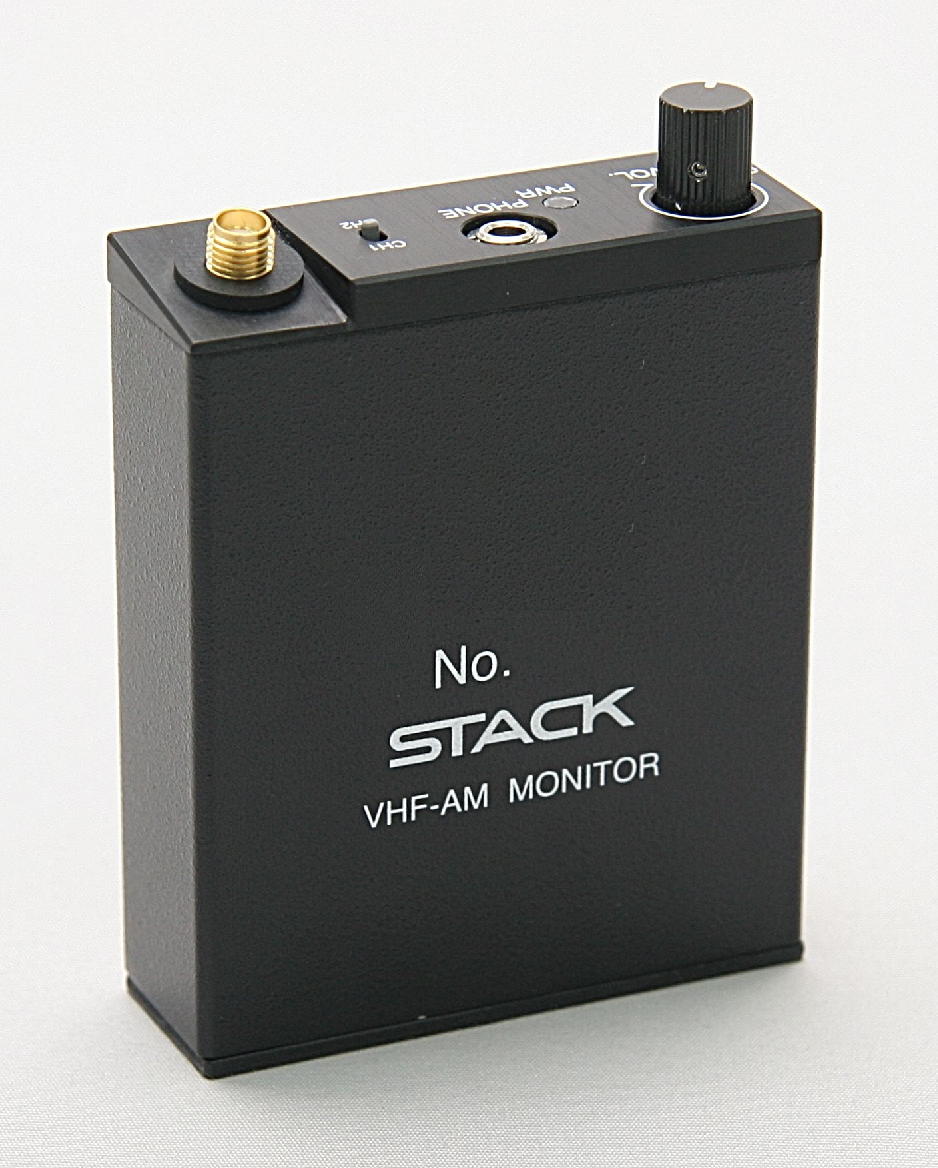

30MHz 帯放送業務連絡用小型AM 受令機(EVZ69)-30MHz Small‐sized AM Receiver(EVZ69)-

30mhz_small-sizrd_am_receiver

本製品は、放送業務連絡用に開発された小型AM 受令機です。
FM と比べると音質は劣りますが、山間部のゴルフ中継など起伏の激しい場所でも安定した通信品質が得られます。
また、現場での激しい衝撃に耐えるよう、筐体には堅牢性の高い金属を採用しております。
■特徴
 ●ダブルスーパーヘテロダイン方式を採用し、安定した受信。
 ●アンテナ入力端子に10°の傾斜を持たせ人体との干渉を防止。
 ●単三アルカリ乾電池1 本にて長時間動作(8 時間以上)。
 ●前面パネルのCH 切替スイッチにより周波数切り替え可能。
 ※1CH タイプ(CH 切替スイッチなし)もオプションにて対応可能です。

■主な仕様

項目 仕様
受信周波数 30.65MHz / 38.99MHz の切替式
電波形式 A3E
受信方式 ダブルスーパーヘテロダイン方式
受信感度 0dBμVemf 以下(30%変調 S/N:6dB)
通過帯域幅 -6dB 時±3kHz 以上
選択度特性 -50dB 時±12kHz 以内
S/N 40dB 以上(1kHz/70%変調RF 入力40dBμVemf)
歪率 5%以下(1kHz/30%変調RF 入力40dBμVemf)
AGC 特性 入力20-80dBμVemf の間でAF 出力変化6dB 以内
音声周波数特性 0.2kHz~3kHz 6dB 以内
音声出力レベル 3mW 以上(標準変調、8Ω負荷にて)
電源 単三アルカリ乾電池1本
動作時間 8 時間以上
アンテナ入力端子 SMA-J(公称50Ω)
音声出力端子 3.5mm モノラルイヤホンジャック
表示LED DC 電圧正常時:緑 /電圧低下時:赤
周囲温度 +25℃±5℃(性能保証) -10℃から+45℃(動作保証)
質量 約140g(単三電池1 本除く)

■付属品

 ●ホイップアンテナ(30.65MHz 用1 本、38.99MHz 用1 本)
 ●イヤホン(ストレートタイプ)
 ●革ケース
 ●単三アルカリ乾電池1 本
