光伝送装置

技術概要

●放送用ラジオマイク信号を光で長距離伝送が可能です

主な使用用途

放送局、制作会社
●スタジオ
●各種イベント会場
●スポーツ中継現場での音声伝送


400-1300MHz ラジオマイク用ROF装置ROF357
400- 1300MHz Radio Microphone Optical Transmission system

■特徴
本製品は、400~1300MHz のラジオマイク信号を光伝送する装置です
 ●アンテナと受信機の間に設置することで、光カメラケーブルを使用して最大2km まで伝送距離を伸ばすことができます。
 ●E/O 装置には、外部アンテナブースター駆動用にDC を重畳し出力する機能があります。
 ●E/O 装置には、光カメラケーブルを通してO/E 装置から電源供給が可能ですので、電源工事が不要です。
 ●屋外での使用を想定し、筐体は簡易防滴構造としています。

■ブロック図

rof357_blockfig

■装置外観

rof357

1.2GHz/2.3GHz 光伝送FPU ROF352
1.2 GHz / 2.3 GHz Optical transmission FPU

■特徴
本製品は、1.2GHz/2.3GHz 帯のFPU 波を光伝送する装置です。
 ●アンテナとFPU 受信機の設置距離を伸ばすことで、ダイバシティ効果を高めることが可能です。
 ●アンテナとFPU 受信機を離すことができるため、FPU 受信機を操作しやすい場所に設置する事ができます。
 ●アンテナ側には光カメラケーブルを通してO/E からE/O 側に電源を供給しますので、電源工事が不要です。

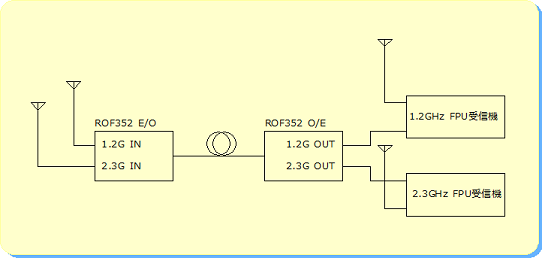

■ブロック図

rof352_blockfig

■装置外観

rof352
