BNC75Ω型コネクタ製品群

技術概要

●4K/8Kの伝送周波数3224MHz(ARIB規格)にすべて対応
●12GHz対応のBNC75同軸ケーブルアセンブリ
●12GHz対応のBNC75-N75変換アダプタ
●3.5GHz対応のBNC75Ω系同軸アクサセリ

主な使用用途

●スタジオ内周辺機器接続用
●デジタルサイネージ
●映像設備機器製作会社、放送局内
●映像機器製品製造ライン
●ディスプレイ市場
●TV生産ライン
●医療用映像機器

BNC-P 75Ω同軸ケーブル-BNC‐P 75Ω Coaxcial Cable-

■特徴
 ●BNC 形コネクタのプラグ接栓、特性インピーダンス75Ωで12GHz 対応の同軸ケーブルアセンブリをご用意いたしました。
 ●ケーブルサイズは5.5C と3.3C の2 種類。
 ●固定配線用の銅テープシールドと、可動部分に使用できる2 重編組線の計4 種類ございます。
 ●アセンブリは専用の圧着工具を使用するため、はんだコテは不要です。

bnc-p_75ohm_coaxcial_cable_pic1 bnc-p_75ohm_coaxcial_cable_pic2



BNC655(R0)

bnc-p_75ohm_coaxcial_cable_bnc665_fig

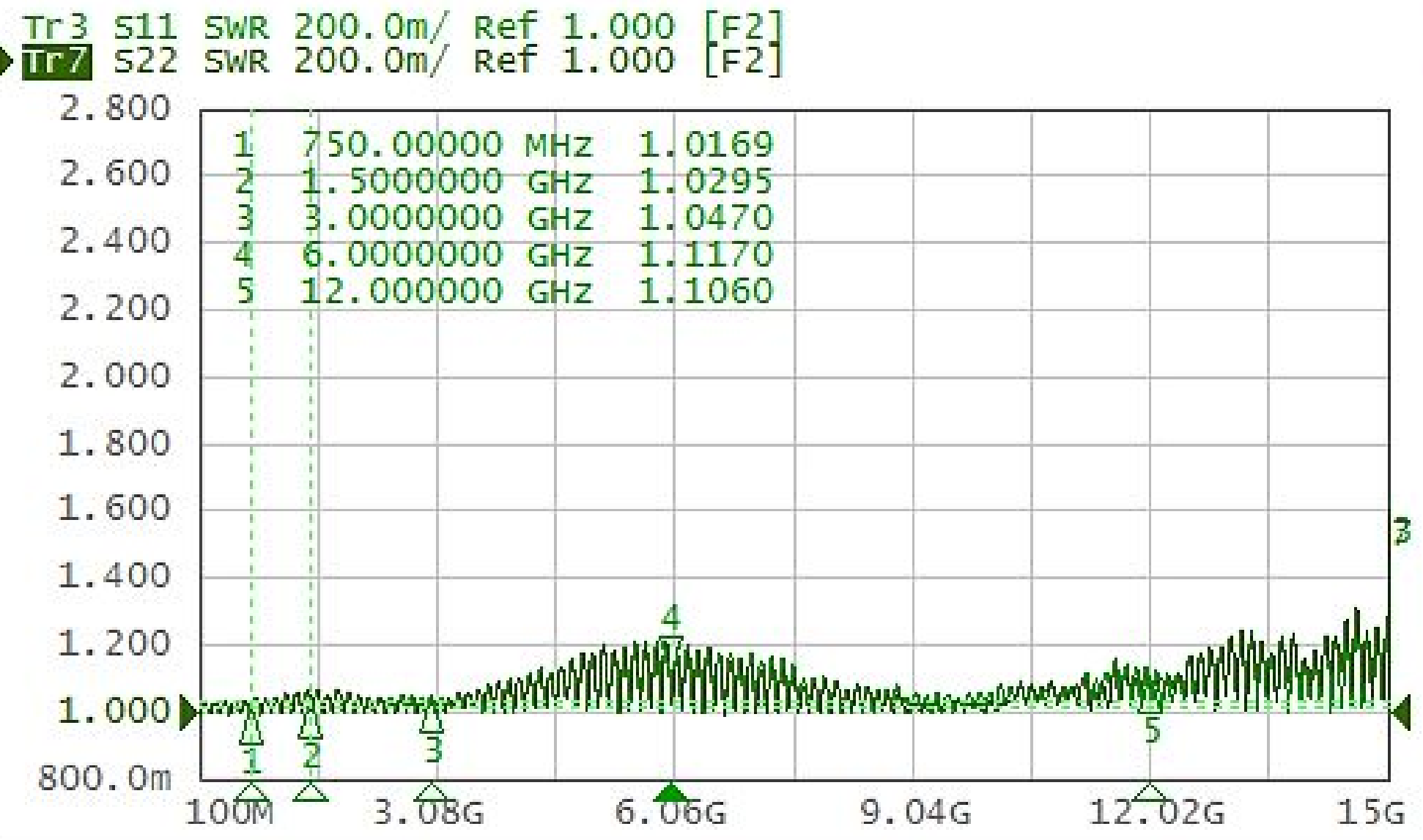

BNC655(R0)は、5.5C 用のBNC75‐P コネクタです。
低損失での伝送が必要な場合は5.5C サイズのケーブルをご使用ください。







BNC666(R0)

bnc-p_75ohm_coaxcial_cable_bnc666_fig

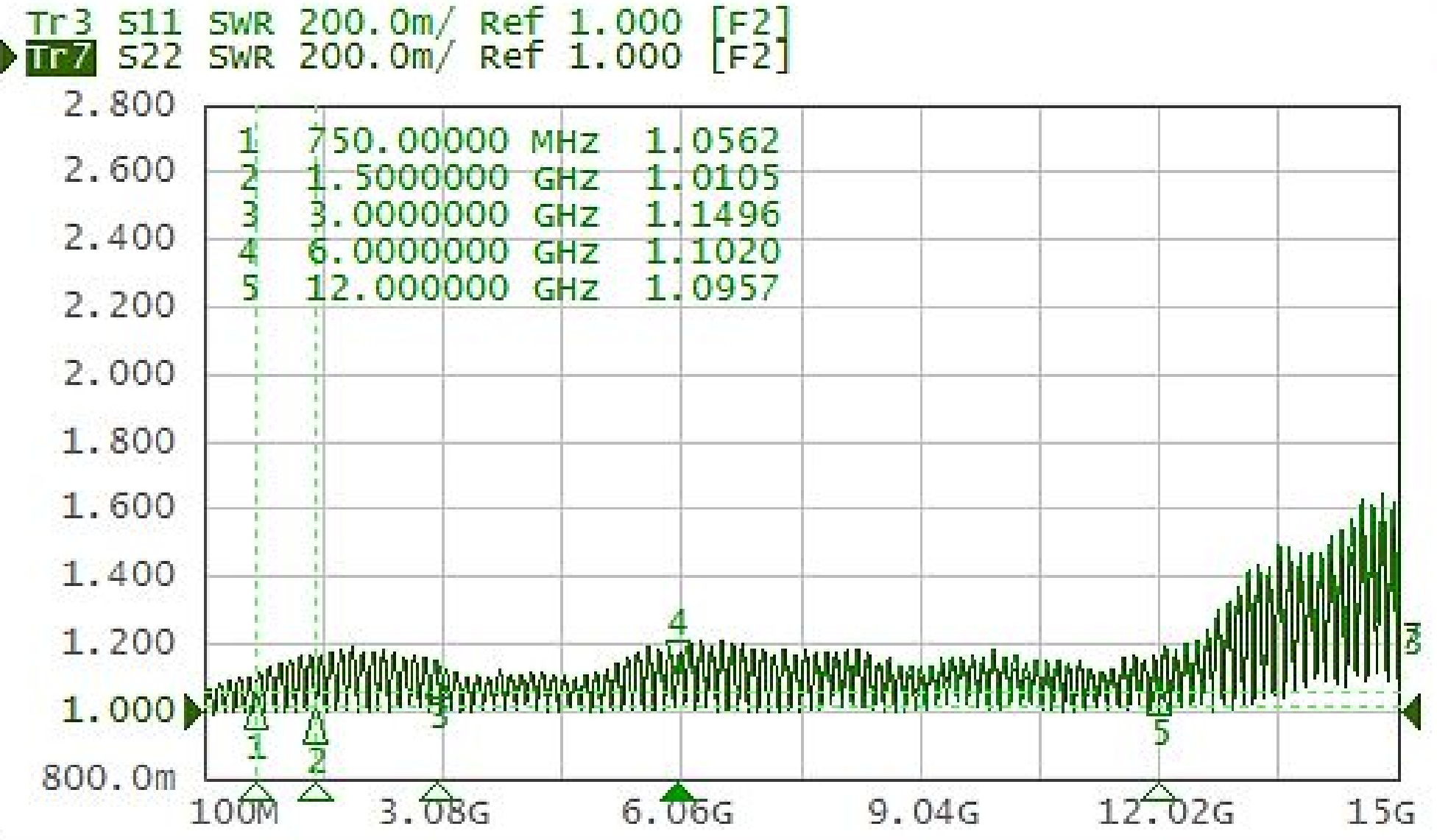

BNC666(R0)は、3.3C 用のBNC75‐P コネクタです。
機器内等に省スペース配線をしたい場合にご使用ください。








BNC 75Ω 同軸アクセサリシリーズ-BNC 75Ω Coaxial Accessories-

Presision_Coaxial_Adaptor

■高技術
弊社では数年前より同軸コネクタの高周波化を進めており、高性能アダプタ(SMA‐N)を製品化しました。
これら50Ω 系製品でのノウハウを駆使し、過去実現し得なかったBNC75Ω 型コネクタで12GHz の変換アダプタを実現しました。(BNC75‐N75)

bnc75ohm_coaxial_accesspries

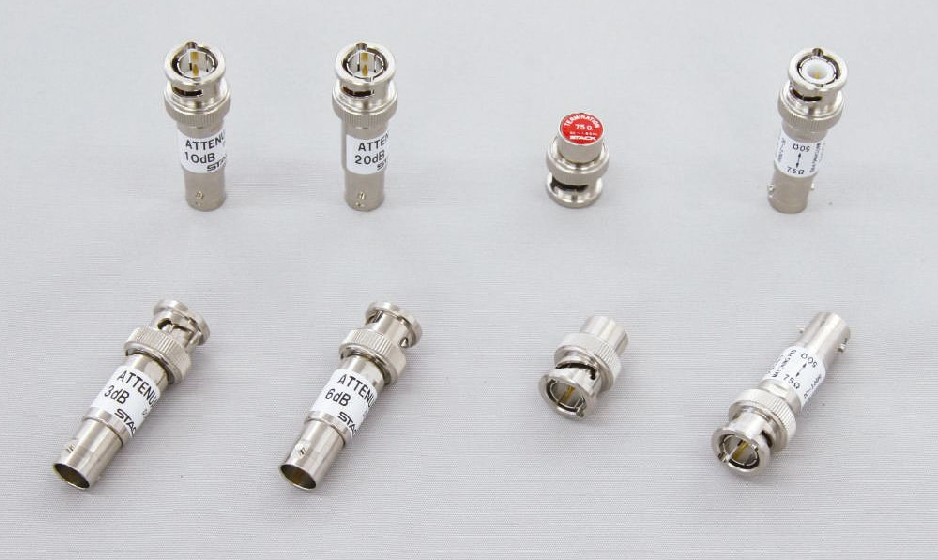

■BNC75Ω系3.5GHz 対応アクセサリ
BNC75Ω系で3GHz 以上の測定環境は整備済みですか?
4K・8K の伝送周波数は3224MHz (ARIB 規格)となっています。
弊社ではBNC75Ω系 3.5GHz の周波数レンジをもつ同軸アクセサリをラインナップ、RF 性能を高確度で測定できる環境をご提供します。(Zo 変換器、終端器、固定減衰器)



■製品ラインナップ

bnc75ohm_coaxial_accesspries_fig1

■電気的性能

変換アダプタ Zo変換器 終端器 固定減衰器
特性インピーダンス 75Ω 50Ω-75Ω 75Ω 75Ω
周波数 DC-12GHz DC-3.5GHz
V.S.W.R. 1.2以下 1.25以下 1.3以下 1.3以下
その他 同位相 変換損失5.7dB 耐電力0.5W 耐電力1W
